Trong thế giới xử lý chất lỏng, tính toàn vẹn của các bộ phận máy bơm quyết định sự thành công của toàn bộ hệ thống. Máy bơm thường hoạt động dưới áp suất cực cao, xử lý các hóa chất ăn mòn hoặc bùn mài mòn. Nếu cánh quạt hoặc vỏ máy dù chỉ có một lỗi nhỏ thì kết quả là hỏng hóc nghiêm trọng, thời gian ngừng hoạt động tốn kém và rủi ro về an toàn. Đây là lý do tại sao việc hiểu các lỗi đúc là ưu tiên hàng đầu của các kỹ sư cũng như nhân viên thu mua.
Hầu hết các bộ phận máy bơm hiệu suất cao đều được tạo ra thông qua quá trình đúc mẫu. Phương pháp này được ưa chuộng vì nó cho phép hình học chính xác mà các phương pháp khác không thể sánh được. Tuy nhiên, ngay cả với kỹ thuật Công nghiệp tiên tiến, lỗi vẫn có thể xảy ra. Cho dù bạn đang làm việc với Thép không gỉ hay hợp kim nhiệt độ cao chuyên dụng, việc xác định sớm những vấn đề này là điều cần thiết. Trong hướng dẫn này, chúng tôi sẽ khám phá những khiếm khuyết phổ biến nhất được tìm thấy trong các bộ phận của máy bơm và cung cấp những hiểu biết sâu sắc có thể hành động về cách loại bỏ chúng bằng cách sử dụng các phương pháp hay nhất về đúc mẫu đầu tư hiện đại.

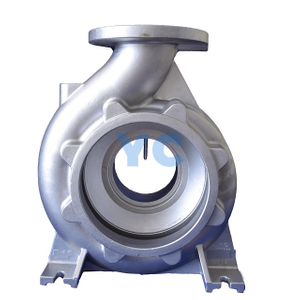

Độ xốp của khí có lẽ là khiếm khuyết thường gặp nhất được tìm thấy trong vật đúc công nghiệp. Nó xuất hiện dưới dạng những lỗ tròn nhỏ hoặc bong bóng bị mắc kẹt bên trong kim loại. Trong vỏ máy bơm, những khoảng trống này tạo ra các đường rò rỉ. Dưới áp suất cao, thành 'rắn' của máy bơm thực sự có thể làm chảy chất lỏng, dẫn đến mất hiệu suất hoàn toàn.
Độ xốp thường xảy ra khi khí bị giữ lại trong kim loại nóng chảy trong quá trình rót hoặc khi hơi ẩm trong vỏ gốm phản ứng với hợp kim nóng. Đối với vỏ bơm bằng nhôm, sự hấp thụ hydro là thủ phạm chính. Nếu kim loại không được khử khí đúng cách trước khi quá trình đúc mẫu chảy bắt đầu, những bong bóng đó sẽ bị đóng băng trong bộ phận.
Để khắc phục điều này, chúng tôi tập trung vào môi trường. Sử dụng phương pháp nấu chảy và rót chân không là tiêu chuẩn vàng cho các bộ phận bằng thép không gỉ. Nó hút khí ra ngoài trước khi kim loại đông cứng lại. Ngoài ra, việc tăng tính thấm của vỏ gốm cho phép không khí bị mắc kẹt thoát ra ngoài qua thành khuôn thay vì ở lại trong bộ phận. Việc thông hơi thích hợp của thiết kế khuôn không chỉ là một gợi ý; đó là một điều cần thiết về mặt cơ học để có được kết quả Chính xác.
Không giống như độ xốp, các khuyết tật co ngót trông giống như các lỗ rỗng lởm chởm, không đều. Chúng xảy ra do kim loại co lại khi nguội đi. Nếu nguồn cấp dữ liệu của kim loại nóng chảy bị cắt trước khi bộ phận đó rắn chắc hoàn toàn thì một lỗ sẽ hình thành. Trong các cánh bơm phức tạp có trục dày và cánh gạt mỏng, đây là một cuộc chiến liên tục.
Các bộ phận của máy bơm nổi tiếng là có độ dày thành không đồng đều. Mặt bích lắp dày được gắn vào tấm che mỏng tạo ra 'điểm nóng'. Phần mỏng đóng băng trước tiên, chặn dòng kim loại nóng chảy đến phần dày. Điều này để lại một lõi rỗng ở mặt bích, làm yếu đi cấu trúc gắn kết của máy bơm.
Chúng tôi sử dụng 'risers' hoặc 'feeders' để giải quyết vấn đề này. Đây là những kho kim loại bổ sung có khả năng giữ chất lỏng lâu hơn chính bộ phận đó. Họ 'nuôi' sự co rút. Trong hiện đại đúc đầu tư , các kỹ sư sử dụng mô phỏng máy tính để dự đoán những điểm nóng này. Bằng cách điều chỉnh vị trí cổng, họ đảm bảo bộ phận đông cứng lại từ điểm xa nhất về phía nguồn kim loại. 'Sự hóa rắn định hướng' này là chìa khóa khi làm việc với hợp kim nhiệt độ cao có tốc độ co ngót cao.
Các tạp chất là 'vật lạ' bị mắc kẹt bên trong kim loại. Chúng có thể là các mảnh vỏ gốm, kim loại bị oxy hóa (xỉ) hoặc xỉ. Đối với cánh quạt máy bơm, việc bị tạp chất là một thảm họa. Nó tạo ra một điểm tập trung ứng suất, nơi cuối cùng vết nứt sẽ bắt đầu, đặc biệt là khi quay tốc độ cao.
| Loại bao gồm | Nguồn chung | Ngoại hình trực quan | Tác động lên máy bơm |
| Gốm/Cát | Mảnh khuôn bị vỡ | Hạt sạn, màu rám nắng | Mài mòn trên con dấu |
| Phim oxit | Kỹ thuật đổ kém | Các nếp gấp màu sẫm, 'giống như da' | Độ bền kéo giảm |
| Xỉ | Nguyên liệu thô không tinh khiết | Thủy tinh, đốm đen | Khả năng bắt đầu vết nứt |
Duy trì một lớp tan chảy sạch là bước đầu tiên. Sử dụng bộ lọc gốm chất lượng cao trong quá trình đổ sẽ giữ lại các hạt này trước khi chúng đi vào khuôn. Hơn nữa, thiết kế của 'hệ thống chạy' phải mượt mà. Nếu kim loại bắn tung tóe hoặc tạo ra nhiễu loạn khi đi vào, nó sẽ hút không khí và tạo ra oxit. Phần lấp đầy 'bình tĩnh' là phần lấp đầy sạch sẽ.
Lỗi chạy sai xảy ra khi kim loại đóng băng trước khi lấp đầy toàn bộ khuôn. Đóng lạnh cũng tương tự; nó xảy ra khi hai dòng kim loại gặp nhau nhưng quá lạnh để hợp nhất với nhau, để lại một đường nối có thể nhìn thấy được. Đối với các cánh quạt mỏng, phức tạp của cánh quạt máy bơm Chính xác, những khiếm khuyết này là nguyên nhân gây ra sự cố.
Những khiếm khuyết này thường là kết quả của việc đổ 'chậm và lạnh'. Nếu nhiệt độ kim loại quá thấp, nó sẽ mất tính lưu động. TRONG đúc đầu tư , vỏ gốm thường được làm nóng trước. Nếu nhiệt độ làm nóng trước đó không đủ cao, nó sẽ hoạt động giống như một bộ tản nhiệt, hút năng lượng ra khỏi kim loại quá nhanh.
Để đảm bảo đổ đầy hoàn toàn, chúng ta phải tối ưu hóa 'tính lỏng'. Điều này bao gồm việc tăng nhiệt độ rót (trong giới hạn an toàn) và đảm bảo khuôn nóng. Đối với các bộ phận bằng nhôm, chúng ta có thể sử dụng phương pháp đúc ly tâm để 'ép' kim loại vào các cánh mỏng. Trong giai đoạn tạo mẫu nhanh, chúng tôi thường thử nghiệm các thiết kế cổng khác nhau để đảm bảo kim loại chạm tới các góc xa nhất của vỏ bơm ngay lập tức.
Những vết rách nóng là những vết nứt hình thành khi kim loại vẫn ở trạng thái 'nhôm'—gần như rắn chắc nhưng không hoàn toàn. Chúng trông giống như những giọt nước mắt lởm chởm, bị oxy hóa. Trong các bộ phận của máy bơm, những hiện tượng này thường xảy ra tại điểm nối nơi cánh gạt gặp tấm che.
Khi kim loại nguội đi, nó muốn co lại. Nếu lớp vỏ gốm quá 'mạnh' hoặc cứng thì sẽ không để kim loại co lại. Điều này tạo ra một cuộc giằng co. Kim loại yếu nên 'chảy nước mắt' để giảm bớt căng thẳng. Điều này đặc biệt phổ biến ở thép không gỉ và hợp kim cấp công nghiệp có độ giãn nở nhiệt cao.
Lớp vỏ phải đủ chắc chắn để giữ được trọng lượng của kim loại nóng chảy nhưng đủ 'dẻo' để xẹp xuống khi kim loại nguội đi. Bằng cách thêm các chất phụ gia cụ thể vào hỗn hợp gốm, chúng ta có thể làm cho khuôn vỡ ra dưới áp lực của kim loại co lại, ngăn không cho vết rách nóng hình thành.
Đôi khi, thiết kế của bộ phận bơm phức tạp đến mức không thể tránh khỏi việc bị rách nếu không can thiệp. Trong những trường hợp này, chúng tôi sử dụng phương pháp làm mát hoặc 'ủ' có kiểm soát ngay sau khi bộ phận đã cứng lại. Việc giảm tốc độ làm mát sẽ đảm bảo nhiệt độ trên toàn bộ phận được duy trì đồng đều, giảm bớt sự 'tranh giành' bên trong giữa các phần khác nhau.
Máy bơm là một cỗ máy có dung sai chặt chẽ. Nếu cánh quạt quá lớn 0,5mm sẽ va vào vỏ. Nếu nó quá nhỏ, máy bơm sẽ mất áp suất. 'Khiếm khuyết' về kích thước thường bị bỏ qua nhưng cũng nghiêm trọng như một lỗ hoặc một vết nứt.
Trong quá trình đúc mẫu chảy, kích thước được kiểm soát bởi mẫu sáp. Nếu sáp co lại không đều thì phần kim loại cuối cùng sẽ bị sai. Các yếu tố như nhiệt độ phòng, áp suất phun sáp và thậm chí cả độ ẩm có thể thay đổi kích thước cuối cùng của thành phần Chính xác.
Để nắm vững các kích thước, chúng tôi sử dụng tính năng tạo mẫu nhanh (như sáp hoặc nhựa in 3D) để xác minh thiết kế trước khi sử dụng dụng cụ cứng đắt tiền. Điều này cho phép chúng tôi 'quay số' khoản trợ cấp hao hụt. Đối với các đơn hàng Công nghiệp, chúng tôi sử dụng máy đo tọa độ (CMM) để kiểm tra mọi điểm tới hạn. Điều này đảm bảo rằng mọi bộ phận bằng thép không gỉ mà chúng tôi vận chuyển đều khớp hoàn hảo với cụm máy bơm mà không cần gia công quá mức.
Đối với máy bơm xử lý các hóa chất mạnh, tính chất hóa học bề mặt là rất quan trọng. Nếu bề mặt của một bộ phận bằng thép không gỉ mất đi cacbon (khử cacbon) hoặc phát triển lớp oxit nặng trong quá trình làm mát, thì khả năng chống ăn mòn của nó sẽ bị ảnh hưởng.
Bề mặt 'đã được loại bỏ cacbon' mềm hơn lõi. Trong môi trường có độ mài mòn cao, lớp mềm này bị mòn nhanh chóng, khiến bộ phận bị xâm thực và rỗ. Đây là mối quan tâm lớn đối với máy bơm được sử dụng trong các ngành công nghiệp xử lý dầu khí hoặc hóa chất, nơi yêu cầu phải có bề mặt bền.
Chúng tôi kiểm soát không khí trong giai đoạn làm mát và xử lý nhiệt. Sử dụng khí trơ như Argon ngăn oxy phản ứng với bề mặt. Đối với các bộ phận bằng hợp kim ở nhiệt độ cao, chúng tôi cũng có thể sử dụng phương pháp 'tẩy' hoặc 'thụ động' hóa học để loại bỏ mọi vết bẩn trên bề mặt, đảm bảo lớp crom-oxit bảo vệ của Thép không gỉ vẫn còn nguyên vẹn.
Chọn sai hợp kim cho quá trình đúc đầu tư có thể dẫn đến tỷ lệ sai sót cao hơn. Một số kim loại chỉ đơn giản là 'khó đúc' hơn những kim loại khác.
Thép không gỉ: Chống ăn mòn tốt nhưng dễ bị xốp khí nếu không được xử lý trong chân không.
Nhôm: Nhẹ và dễ đúc nhưng cần khử khí cẩn thận để tránh bong bóng.
Hợp kim nhiệt độ cao: Cần thiết cho máy bơm hơi nước, nhưng rất dễ bị rách nóng do độ co ngót cao.
Khi thiết kế một bộ phận Chính xác, chúng tôi xem xét chỉ số 'Castability'. Chúng tôi có thể đề xuất những thay đổi nhỏ đối với thành phần hóa học của hợp kim để cải thiện tính lưu động hoặc giảm nguy cơ nứt mà không làm mất đi các tính chất cơ học mà máy bơm cần.
Giảm khuyết tật đúc trong các bộ phận của máy bơm là một hành trình cải tiến liên tục. Bằng cách tập trung vào các nguyên tắc cơ bản—kiểm soát khí, quản lý nhiệt và tính toàn vẹn của vỏ—chúng tôi có thể sản xuất các bộ phận vừa Bền vừa Chất lượng cao. Quá trình chuyển đổi từ phần 'tiêu chuẩn' sang thành phần Chính xác xảy ra khi bạn giải quyết các lỗi phổ biến này ở cấp độ thiết kế và quy trình Công nghiệp. Cho dù bạn đang mở rộng quy mô với tính năng Tạo nguyên mẫu nhanh hay chạy một lô lớn cánh quạt bằng thép không gỉ, việc nắm vững những thông tin chuyên sâu này sẽ đảm bảo máy bơm của bạn chạy lâu hơn, bền hơn và an toàn hơn.
Q1: Tại sao đúc đầu tư được ưa thích cho cánh quạt máy bơm?
Bởi vì cánh quạt có các cánh cong, phức tạp gần như không thể gia công được. Đúc đầu tư mang lại kết quả 'gần như hình lưới' với bề mặt nhẵn giúp cải thiện hiệu suất thủy lực của máy bơm.
Câu hỏi 2: Một bộ phận có độ xốp có thể sửa chữa được không?
Nó phụ thuộc vào vị trí và ứng dụng. Trong một số trường hợp, 'ngâm tẩm' (lấp đầy các lỗ chân lông bằng nhựa) có thể bịt kín những rò rỉ nhỏ. Tuy nhiên, đối với máy bơm công nghiệp cao áp, một bộ phận có độ xốp lớn thường được loại bỏ để đảm bảo an toàn.
Câu hỏi 3: Tạo nguyên mẫu nhanh làm giảm sai sót như thế nào?
Nó cho phép chúng tôi in các mẫu 'test' với các hệ thống cổng khác nhau một cách nhanh chóng. Chúng tôi có thể đúc những nguyên mẫu này và kiểm tra các khuyết tật trước khi dành hàng tháng trời để chế tạo những khuôn thép cuối cùng.
