유체 취급 분야에서는 펌프 구성 요소의 무결성이 전체 시스템의 성공을 결정합니다. 펌프는 부식성 화학물질이나 마모성 슬러리를 처리하면서 극심한 압력에서 작동하는 경우가 많습니다. 임펠러나 케이싱에 작은 결함이라도 있으면 치명적인 고장, 비용이 많이 드는 가동 중지 시간 및 안전 위험이 초래됩니다. 이것이 바로 주조 결함을 이해하는 것이 엔지니어와 조달 담당자 모두에게 최우선 과제인 이유입니다.

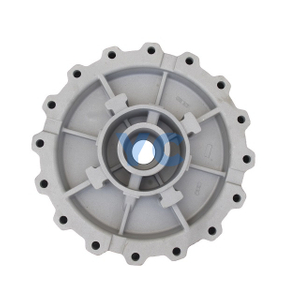

대부분의 고성능 펌프 부품은 정밀 주조를 통해 제작됩니다. 이 방법은 다른 방법이 단순히 일치할 수 없는 정밀 형상을 허용하기 때문에 선호됩니다. 그러나 첨단 산업 기술을 사용하더라도 결함은 여전히 발생할 수 있습니다. 스테인리스강으로 작업하든 특수 고온 합금으로 작업하든 관계없이 이러한 문제를 조기에 식별하는 것이 중요합니다. 이 가이드에서는 펌프 구성 요소에서 발견되는 가장 일반적인 결함을 탐색하고 최신 매몰 주조 모범 사례를 사용하여 이를 제거하는 방법에 대한 실행 가능한 통찰력을 제공합니다.
가스 다공성은 아마도 산업용 주물에서 발견되는 가장 빈번한 결함일 것입니다. 이는 금속 내부에 갇힌 작고 둥근 구멍이나 기포로 나타납니다. 펌프 케이싱에서 이러한 공극은 누출 경로를 만듭니다. 고압에서는 펌프의 '단단한' 벽이 실제로 유체를 흘리게 하여 효율성이 완전히 손실될 수 있습니다.
다공성은 일반적으로 주입 중에 가스가 용탕에 갇혀 있거나 세라믹 껍질의 수분이 뜨거운 합금과 반응할 때 발생합니다. 알루미늄 펌프 하우징의 경우 수소 흡수가 주요 원인입니다. 매몰 주조 공정이 시작되기 전에 금속에서 가스가 제대로 제거되지 않으면 해당 기포가 부품에서 얼어붙은 상태로 유지됩니다.
이 문제를 해결하기 위해 우리는 환경에 중점을 둡니다. 진공 용융 및 주입을 사용하는 것은 스테인레스강 부품의 표준입니다. 금속이 굳기 전에 가스를 빼냅니다. 또한 세라믹 쉘의 투과성을 높이면 갇힌 공기가 부품에 머물지 않고 금형 벽을 통해 빠져나갈 수 있습니다. 금형 설계의 적절한 배기는 단순한 제안이 아닙니다. 정밀한 결과를 얻으려면 기계적으로 필요합니다.
다공성과 달리 수축 결함은 들쭉날쭉하고 불규칙한 구멍처럼 보입니다. 이는 금속이 냉각되면서 수축하기 때문에 발생합니다. 부품이 완전히 단단해지기 전에 용융 금속의 '공급'이 차단되면 구멍이 형성됩니다. 두꺼운 허브와 얇은 베인이 있는 복잡한 펌프 임펠러에서는 이것이 끊임없는 싸움입니다.
펌프 구성품은 벽 두께가 고르지 않은 것으로 유명합니다. 얇은 슈라우드에 부착된 두꺼운 장착 플랜지는 '핫스팟'을 생성합니다. 얇은 부분이 먼저 얼어서 용융 금속이 두꺼운 부분으로 흐르는 것을 차단합니다. 이로 인해 플랜지에 빈 코어가 남게 되어 펌프의 구조적 장착이 약화됩니다.
우리는 이 문제를 해결하기 위해 '라이저' 또는 '피더'를 사용합니다. 이는 부품 자체보다 더 오랫동안 액체를 유지하는 추가 금속 저장소입니다. 그들은 수축을 '공급'합니다. 현대에서는 매몰 주조에서 엔지니어는 컴퓨터 시뮬레이션을 사용하여 이러한 핫스팟을 예측합니다. 게이트 배치를 조정함으로써 부품이 가장 먼 지점부터 금속 소스를 향해 응고되도록 합니다. 이 '방향성 응고'는 수축률이 높은 고온 합금으로 작업할 때 핵심입니다.
함유물은 금속 내부에 붙어 있는 '이물질'입니다. 이는 세라믹 껍질 조각, 산화된 금속(찌꺼기) 또는 슬래그일 수 있습니다. 펌프 임펠러의 경우 포함은 재앙입니다. 특히 고속 회전 중에 균열이 시작되는 응력 집중 지점이 생성됩니다.
| 포함 유형 | 공통 소스 | 시각적 외관 | 펌프에 미치는 영향 |
| 세라믹/모래 | 깨진 금형 조각 | 거친 황갈색 입자 | 씰의 연마 마모 |
| 산화막 | 부실한 붓기 기술 | 어둡고 '피부 같은' 주름 | 인장강도 감소 |
| 광재 | 불순한 원료 | 유리 같은 검은 반점 | 균열 발생 가능성 |
깨끗한 용융물을 유지하는 것이 첫 번째 단계입니다. 타설 중에 고품질 세라믹 필터를 사용하면 이러한 입자가 금형에 들어가기 전에 트랩됩니다. 게다가 '실행 시스템'의 디자인도 매끄러워야 합니다. 금속이 들어갈 때 튀거나 난류를 만들면 공기를 흡수하여 산화물을 생성합니다. '차분한' 채우기는 깨끗한 채우기입니다.
잘못된 실행은 금속이 전체 금형을 채우기 전에 얼어붙을 때 발생합니다. 콜드 셧도 비슷합니다. 이는 두 개의 금속 흐름이 만나지만 너무 차가워서 함께 융합할 수 없어 눈에 보이는 이음새가 남을 때 발생합니다. 정밀 펌프 임펠러의 얇고 복잡한 베인의 경우 이러한 결함은 거래를 중단시키는 요소입니다.
이러한 결함은 일반적으로 '천천히 차갑게' 붓는 결과입니다. 금속 온도가 너무 낮으면 유동성이 떨어집니다. ~ 안에 인베스트먼트 주조에서는 세라믹 쉘이 종종 예열됩니다. 예열 온도가 충분히 높지 않으면 방열판처럼 작동하여 금속에서 에너지를 너무 빨리 빨아들입니다.
완전한 충전을 보장하려면 '유동성'을 최적화해야 합니다. 여기에는 주입 온도를 안전한 한도 내에서 높이고 금형을 뜨겁게 하는 것이 포함됩니다. 알루미늄 부품의 경우 원심 주조를 사용하여 금속을 얇은 날개에 '강제'할 수 있습니다. 신속한 프로토타이핑 단계에서는 금속이 펌프 슈라우드의 가장 먼 모서리에 즉시 도달하는지 확인하기 위해 다양한 게이팅 설계를 테스트하는 경우가 많습니다.
뜨거운 찢어짐은 금속이 아직 '부드러운' 상태에 있을 때 형성되는 균열입니다. 거의 단단하지만 완전하지는 않습니다. 들쭉날쭉하고 산화된 눈물처럼 보입니다. 펌프 부품에서 이러한 현상은 베인이 슈라우드와 만나는 접합부에서 자주 발생합니다.
금속이 냉각됨에 따라 수축을 원합니다. 세라믹 껍질이 너무 '강하거나' 단단하면 금속이 수축되지 않습니다. 이것은 줄다리기를 만듭니다. 금속이 약해서 스트레스를 해소하기 위해 '찢어'요. 이는 특히 열팽창이 높은 스테인리스강 및 산업 등급 합금에서 흔히 발생합니다.
껍질은 녹은 금속의 무게를 지탱할 만큼 강해야 하지만, 금속이 식으면서 붕괴될 만큼 '부서지기 쉬워야' 합니다. 세라믹 슬러리에 특정 첨가제를 추가하면 수축하는 금속의 압력으로 주형이 부서져 뜨거운 찢어짐이 발생하는 것을 방지할 수 있습니다.
때로는 펌프 부분의 디자인이 너무 복잡해서 개입 없이는 찢어짐이 불가피할 때도 있습니다. 이러한 경우, 부품이 단단해진 직후 제어된 냉각 또는 '어닐링'을 사용합니다. 냉각 속도를 늦추면 부품 전체의 온도가 균일하게 유지되어 여러 섹션 간의 내부 '싸움'이 줄어듭니다.
펌프는 공차가 엄격한 기계입니다. 임펠러가 0.5mm 너무 크면 케이싱에 부딪힙니다. 너무 작으면 펌프의 압력이 손실됩니다. 치수적 '결함'은 간과되는 경우가 많지만 구멍이나 균열만큼 중요합니다.
인베스트먼트 주조에서 치수는 왁스 패턴에 의해 제어됩니다. 왁스가 일관되지 않게 수축하면 최종 금속 부분이 잘못됩니다. 실내 온도, 왁스 주입 압력, 심지어 습도와 같은 요소도 정밀 부품의 최종 크기를 변경할 수 있습니다.
치수를 마스터하기 위해 우리는 값비싼 하드 툴링을 시작하기 전에 신속한 프로토타입(예: 3D 프린팅 왁스 또는 레진)을 사용하여 디자인을 검증합니다. 이를 통해 수축 허용치를 '조정'할 수 있습니다. 산업 주문의 경우 CMM(3차원 측정기)을 사용하여 모든 중요 지점을 확인합니다. 이를 통해 우리가 배송하는 모든 스테인레스 스틸 부품이 과도한 기계 가공 없이도 펌프 어셈블리에 완벽하게 들어맞는 것을 보장합니다.
공격적인 화학 물질을 처리하는 펌프의 경우 표면 화학이 매우 중요합니다. 스테인레스강 부품의 표면이 냉각 과정에서 탄소를 잃거나(탈탄) 무거운 산화물 스케일이 발생하면 내식성이 저하됩니다.
'탈탄' 표면은 코어보다 부드럽습니다. 마모가 심한 환경에서는 이 부드러운 층이 빠르게 마모되어 부품이 캐비테이션과 구멍에 노출됩니다. 이는 내구성 있는 표면이 요구되는 석유 및 가스 또는 화학 처리 산업에 사용되는 펌프의 주요 관심사입니다.
냉각 및 열처리 단계에서 분위기를 제어합니다. 아르곤과 같은 불활성 가스를 사용하면 산소가 표면과 반응하는 것을 방지할 수 있습니다. 고온 합금 부품의 경우 화학적 '산세척' 또는 '부동태화'를 사용하여 표면 오염을 제거하여 스테인레스 강의 보호 산화크롬 층이 완전히 손상되지 않도록 할 수도 있습니다.
잘못된 합금 선택 매몰 주조 공정으로 인해 결함률이 높아질 수 있습니다. 일부 금속은 다른 금속보다 주조하기가 '더 어렵습니다'.
스테인레스 스틸: 부식에는 좋지만 진공 상태에서 취급하지 않으면 가스 다공성이 발생하기 쉽습니다.
알루미늄: 가볍고 주조가 쉽지만 기포를 방지하려면 조심스러운 탈기가 필요합니다.
고온 합금: 증기 펌프에 필수적이지만 높은 수축으로 인해 뜨거운 파열이 발생하기 쉽습니다.
정밀 부품을 설계할 때 '주조성' 지수를 살펴봅니다. 펌프에 필요한 기계적 특성을 희생하지 않으면서 유동성을 향상하거나 균열 위험을 줄이기 위해 합금 화학에 작은 변경을 제안할 수도 있습니다.
펌프 부품의 주조 결함을 줄이는 것은 지속적인 개선의 여정입니다. 가스 제어, 열 관리, 쉘 무결성 등 기본 사항에 중점을 두어 내구성이 뛰어나고 고품질인 부품을 생산할 수 있습니다. '표준' 부품에서 정밀 부품으로의 전환은 설계 및 산업 프로세스 수준에서 이러한 일반적인 결함을 해결할 때 발생합니다. 신속한 프로토타이핑을 통해 확장하거나 대규모 스테인리스강 임펠러 배치를 실행하는 경우 이러한 통찰력을 익히면 펌프가 더 오래, 더 단단하고, 더 안전하게 작동할 수 있습니다.
Q1: 펌프 임펠러에 매몰 주조가 선호되는 이유는 무엇입니까?
임펠러에는 기계 가공이 거의 불가능한 복잡하고 곡선형 날개가 있기 때문입니다. 인베스트먼트 주조는 펌프의 유압 효율을 향상시키는 매끄러운 표면 마감으로 '거의 그물 모양' 결과를 제공합니다.
Q2: 다공성이 있는 부품을 수리할 수 있나요?
위치와 용도에 따라 다릅니다. 어떤 경우에는 '함침'(공극을 수지로 채우는 것)으로 사소한 누출을 봉쇄할 수 있습니다. 그러나 고압 산업용 펌프의 경우 안전성을 확보하기 위해 기공률이 높은 부품을 폐기하는 경우가 많습니다.
Q3: 쾌속 프로토타이핑은 어떻게 결함을 줄입니까?
이를 통해 다양한 게이팅 시스템을 사용하여 '테스트' 패턴을 빠르게 인쇄할 수 있습니다. 최종 강철 주형을 제작하는 데 몇 달이 걸리기 전에 이러한 프로토타입을 주조하고 결함이 있는지 검사할 수 있습니다.
우리는 금형의 가장 작은 세부 사항이 어떻게 고성능 펌프 시스템을 만들거나 깨뜨릴 수 있는지를 수년 동안 목격했습니다. 우리 회사에서는 세계에서 가장 까다로운 유체 취급 응용 분야를 위한 정밀 매몰 주조를 전문으로 하는 최첨단 산업 시설을 운영하고 있습니다. 우리 공장은 단순한 주조소 그 이상입니다. 재료 과학 및 공학의 중심지입니다. 우리는 고급 진공 용해 및 고정밀 세라믹 쉘 기술을 활용하여 우리가 생산하는 모든 스테인레스 스틸 또는 알루미늄 부품에 이 가이드에서 논의된 결함이 없도록 보장합니다.
우리의 강점은 복잡한 엔지니어링과 안정적인 생산 사이의 격차를 해소하는 능력에 있습니다. 우리는 대량 생산으로 전환하기 전에 설계의 '위험 제거'를 돕기 위해 본격적인 신속한 프로토타이핑 서비스를 제공합니다. 고온 합금의 단일 프로토타입이 필요하든, 월간 10,000개의 펌프 부품 공급이 필요하든, 당사는 기술적 깊이와 물리적 역량을 갖추고 있습니다. 우리는 '무결점' 철학에 자부심을 갖고 있으며, 귀하가 당사의 주물을 선택할 때 신뢰할 수 있는 펌프 시스템의 핵심을 선택한다는 것을 보장합니다.
