В мире перекачки жидкостей целостность компонентов насоса определяет успех всей системы. Насосы часто работают под экстремальным давлением, перекачивая агрессивные химикаты или абразивные суспензии. Если в рабочем колесе или корпусе имеется даже крошечный дефект, результатом будет катастрофический отказ, дорогостоящие простои и риски для безопасности. Вот почему понимание дефектов литья является главным приоритетом как для инженеров, так и для специалистов по закупкам.

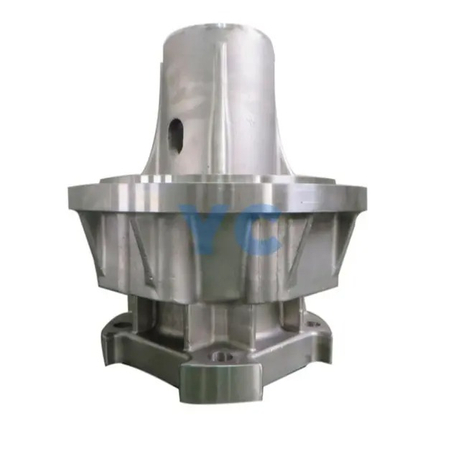

Большинство высокопроизводительных деталей насосов изготавливаются методом литья по выплавляемым моделям. Этот метод предпочтителен, поскольку он обеспечивает прецизионную геометрию, с которой другие методы просто не могут сравниться. Однако даже при использовании передовых промышленных технологий дефекты все равно могут возникать. Независимо от того, работаете ли вы с нержавеющей сталью или специальным жаростойким сплавом, важно выявить эти проблемы на ранней стадии. В этом руководстве мы рассмотрим наиболее распространенные дефекты, обнаруживаемые в компонентах насосов, и предоставим практические советы о том, как их устранить, используя современные передовые методы литья по выплавляемым моделям.
Газовая пористость, пожалуй, самый частый дефект промышленного литья. Он выглядит как крошечные округлые отверстия или пузырьки, попавшие внутрь металла. В корпусах насосов эти пустоты создают пути утечки. Под высоким давлением «твердая» стенка насоса может фактически вытеснять жидкость, что приводит к полной потере эффективности.
Пористость обычно возникает, когда газ задерживается в расплавленном металле во время разливки или когда влага в керамической оболочке вступает в реакцию с горячим сплавом. Для алюминиевых корпусов насосов основной причиной является поглощение водорода. Если металл не дегазирован должным образом перед началом процесса литья по выплавляемым моделям, эти пузырьки остаются замороженными в детали.
Чтобы исправить это, мы концентрируемся на окружающей среде. Использование вакуумной плавки и заливки является золотым стандартом для компонентов из нержавеющей стали. Он вытягивает газы до того, как металл затвердеет. Кроме того, увеличение проницаемости керамической оболочки позволяет воздуху выходить через стенки формы, а не оставаться внутри детали. Правильная вентиляция конструкции пресс-формы – это не просто предложение; это механическая необходимость для получения точных результатов.
В отличие от пористости, усадочные дефекты выглядят как неровные полости неправильной формы. Они возникают из-за того, что металл сжимается при охлаждении. Если «подачу» расплавленного металла перекрыть до того, как деталь полностью затвердеет, образуется отверстие. В сложных рабочих колесах насосов с толстыми ступицами и тонкими лопастями это постоянная битва.
Компоненты насоса известны тем, что имеют неравномерную толщину стенок. Толстый монтажный фланец, прикрепленный к тонкому кожуху, создает «горячую точку». Тонкая секция замерзает первой, блокируя поток расплавленного металла к толстой секции. В результате во фланце образуется полый сердечник, что ослабляет конструктивное крепление насоса.
Чтобы решить эту проблему, мы используем «стояки» или «фидеры». Это дополнительные резервуары металла, которые остаются жидкими дольше, чем сама деталь. Они «подпитывают» усадку. В современном При литье по выплавляемым моделям инженеры используют компьютерное моделирование, чтобы предсказать эти горячие точки. Регулируя расположение литника, они обеспечивают затвердевание детали от самой дальней точки обратно к источнику металла. Это «направленное затвердевание» является ключевым моментом при работе с жаропрочным сплавом, имеющим высокую степень усадки.
Включения – это «посторонние предметы», застрявшие внутри металла. Это могут быть кусочки керамической оболочки, окисленного металла (шлака) или шлака. Для крыльчатки насоса включение – это катастрофа. Это создает точку концентрации напряжений, где в конечном итоге начнется трещина, особенно во время высокоскоростного вращения.
| Тип включения | Общий источник | Визуальный внешний вид | Воздействие на насос |
| Керамика/Песок | Сломанные части формы | Песчаные, желтовато-коричневые частицы | Абразивный износ уплотнителей |
| Оксидная пленка | Плохая техника заливки | Темные, «кожеподобные» складки | Пониженная прочность на растяжение |
| Шлак | Нечистое сырье | Стеклянные, черные пятна | Возможность возникновения трещин |
Поддержание чистоты расплава – это первый шаг. Использование высококачественных керамических фильтров во время заливки задерживает эти частицы до того, как они попадут в форму. Кроме того, конструкция «беговой системы» должна быть плавной. Если металл разбрызгивается или создает турбулентность при входе, он захватывает воздух и образует оксиды. «Спокойная» заливка — это чистая заливка.
Неправильная обработка происходит, когда металл замерзает до того, как заполнит всю форму. Холодное закрытие аналогично; это происходит, когда два потока металла встречаются, но слишком холодны, чтобы слиться вместе, оставляя видимый шов. Для тонких и сложных лопастей крыльчатки насоса Precision эти дефекты являются препятствием.
Эти дефекты обычно являются результатом «медленной и холодной» заливки. Если температура металла слишком низкая, он теряет текучесть. В литье по выплавляемым моделям , керамическая оболочка часто предварительно нагревается. Если температура предварительного нагрева недостаточно высока, он действует как радиатор, слишком быстро высасывая энергию из металла.
Чтобы обеспечить полное заполнение, мы должны оптимизировать «текучесть». Это включает в себя повышение температуры заливки (в безопасных пределах) и обеспечение того, чтобы форма была горячей. Для алюминиевых деталей мы можем использовать центробежное литье, чтобы «загнать» металл в тонкие лопасти. На этапе быстрого прототипирования мы часто тестируем различные конструкции литников, чтобы гарантировать, что металл мгновенно достигнет самых дальних углов кожуха насоса.
Горячие разрывы — это трещины, которые образуются, когда металл все еще находится в «кашеобразном» состоянии — почти твердом, но не совсем. Они выглядят как зазубренные окисленные слезы. В компонентах насоса они часто возникают в месте соединения лопатки с кожухом.
Когда металл остывает, он хочет сжаться. Если керамическая оболочка слишком «прочная» или жесткая, она не позволит металлу сжаться. Это создает перетягивание каната. Металл слабый, поэтому его «рвут», чтобы снять напряжение. Это особенно характерно для нержавеющей стали и промышленных сплавов, которые имеют высокое тепловое расширение.
Оболочка должна быть достаточно прочной, чтобы выдержать вес расплавленного металла, но достаточно «хрупкой», чтобы разрушиться при остывании металла. Добавляя в керамическую суспензию специальные добавки, мы можем заставить форму разрушаться под давлением сжимающегося металла, предотвращая образование горячих разрывов.
Иногда конструкция насосной части настолько сложна, что без вмешательства неизбежны разрывы. В этих случаях мы используем контролируемое охлаждение или «отжиг» сразу после того, как деталь затвердеет. Замедление скорости охлаждения обеспечивает равномерную температуру по всей детали, уменьшая внутреннюю «борьбу» между различными секциями.
Насос — это машина с жесткими допусками. Если рабочее колесо больше на 0,5 мм, оно ударится о корпус. Если оно слишком маленькое, насос теряет давление. Размерные «дефекты» часто игнорируются, но они так же важны, как дыра или трещина.
При литье по выплавляемым моделям размеры контролируются восковым образцом. Если воск сжимается непоследовательно, готовая металлическая деталь будет неправильной. Такие факторы, как комнатная температура, давление впрыска воска и даже влажность, могут изменить окончательный размер прецизионного компонента.
Чтобы определить размеры, мы используем быстрое прототипирование (например, 3D-печать из воска или смолы) для проверки конструкции, прежде чем приступать к использованию дорогостоящих твердых инструментов. Это позволяет нам «набрать» припуск на усадку. Для промышленных заказов мы используем координатно-измерительные машины (КИМ) для проверки каждой критической точки. Это гарантирует, что каждая поставляемая нами деталь из нержавеющей стали идеально вписывается в узел насоса без необходимости чрезмерной механической обработки.
Для насосов, перекачивающих агрессивные химикаты, химия поверхности имеет решающее значение. Если поверхность детали из нержавеющей стали теряет углерод (обезуглероживание) или образует тяжелую оксидную окалину в процессе охлаждения, ее коррозионная стойкость снижается.
«Декарбонизированная» поверхность мягче сердцевины. В условиях сильного износа этот мягкий слой быстро изнашивается, подвергая деталь воздействию кавитации и точечной коррозии. Это серьезная проблема для насосов, используемых в нефтегазовой или химической перерабатывающей промышленности, где требуется долговечность поверхностей.
Мы контролируем атмосферу на этапах охлаждения и термообработки. Использование инертных газов, таких как аргон, предотвращает реакцию кислорода с поверхностью. Для деталей из жаропрочных сплавов мы также можем использовать химическое «травление» или «пассивацию» для удаления любых поверхностных загрязнений, обеспечивая полную целостность защитного слоя оксида хрома из нержавеющей стали.
Выбор неправильного сплава для Процесс литья по выплавляемым моделям может привести к более высокому проценту дефектов. Некоторые металлы просто «тяжелее» отливать, чем другие.
Нержавеющая сталь: отлично противостоит коррозии, но склонна к газовой пористости, если не обрабатывать ее в вакууме.
Алюминий: легкий и простой в отливке, но требует тщательной дегазации во избежание образования пузырей.
Жаропрочный сплав: необходим для паровых насосов, но очень склонен к горячим разрывам из-за высокой усадки.
Когда мы проектируем прецизионную деталь, мы обращаем внимание на показатель «Литейность». Мы могли бы предложить небольшие изменения в химическом составе сплава, чтобы улучшить текучесть или снизить риск растрескивания, не жертвуя при этом механическими свойствами, необходимыми насосу.
Сокращение дефектов литья в компонентах насосов — это путь к постоянному совершенствованию. Сосредоточив внимание на основах — газовом контроле, терморегулировании и целостности корпуса — мы можем производить детали, которые будут одновременно долговечными и высококачественными. Переход от «стандартной» детали к прецизионному компоненту происходит, когда вы устраняете эти распространенные дефекты на уровне проектирования и промышленного процесса. Независимо от того, масштабируете ли вы производство с помощью быстрого прототипирования или запускаете большую партию рабочих колес из нержавеющей стали, освоение этих знаний гарантирует, что ваши насосы будут работать дольше, надежнее и безопаснее.
Вопрос 1. Почему для рабочих колес насосов предпочтительнее использовать литье по выплавляемым моделям?
Потому что рабочие колеса имеют сложные изогнутые лопасти, которые практически невозможно обработать. Литье по выплавляемым моделям обеспечивает форму, близкую к готовой, с гладкой поверхностью, что повышает гидравлический КПД насоса.
В2: Можно ли отремонтировать деталь с пористостью?
Это зависит от местоположения и применения. В некоторых случаях «пропитка» (заполнение пор смолой) позволяет загерметизировать небольшие протечки. Однако для промышленных насосов высокого давления деталь со значительной пористостью обычно утилизируется в целях безопасности.
Вопрос 3. Как быстрое прототипирование снижает количество дефектов?
Это позволяет нам быстро печатать «тестовые» шаблоны с различными системами литников. Мы можем отлить эти прототипы и проверить их на наличие дефектов, прежде чем потратить месяцы на изготовление окончательных стальных форм.
